生物質(zhì)顆粒燃料是利用秸稈、薪材、植物果殼等農(nóng)林廢棄作物，經(jīng)秸稈造粒機(jī)擠壓成型后，密度為0.8～1.4t/m3，能量密度與中質(zhì)煤相當(dāng)，燃燒特性明顯改善，火力持久，爐膛溫度高，而且便于運(yùn)輸和貯存。

顆粒直徑6～22mm，長(zhǎng)度20～40mm，物料水分可放寬至20%。

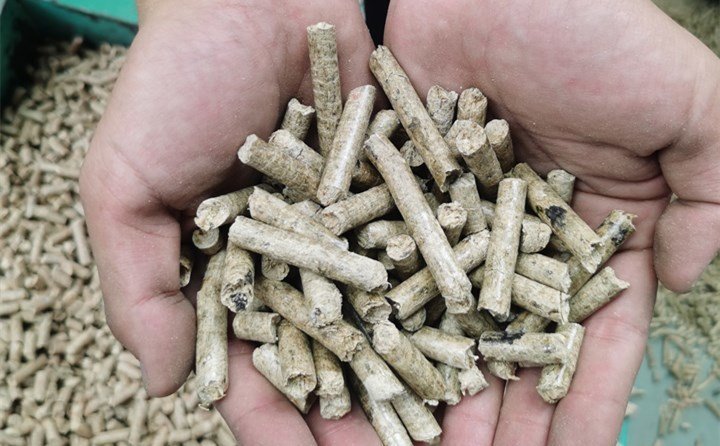

秸稈造粒機(jī)可壓制的不同種類的生物質(zhì)顆粒燃料。

我們國(guó)家目前沒有專門的生物質(zhì)成型燃料的國(guó)家標(biāo)準(zhǔn)，一般情況下工業(yè)鍋爐主要采用直徑為8～10mm、長(zhǎng)度為25～35mm以木質(zhì)為主的生物質(zhì)顆粒作為燃料，其主要技術(shù)指標(biāo)為：直徑6～12mm，長(zhǎng)度為直徑的2～4倍，堆積密度大于600kg/m3，破碎率小于1.5%～2.0%，干基含水量小于10%～15%，灰分含量小于1.5%，硫含量和氯含量均小于0.07%，氮含量小于0.5%，熱值大于16MJ/kg。

生物質(zhì)顆粒的成型密度是生物質(zhì)顆粒的一個(gè)重要指標(biāo)，它關(guān)系到生物質(zhì)顆粒的外形質(zhì)量和自然堆積密度，目前國(guó)內(nèi)許多地區(qū)生產(chǎn)的木質(zhì)顆粒燃料的密度都在1.1～1.3，然而較高的成型密度會(huì)導(dǎo)致生物質(zhì)顆粒生產(chǎn)成本的增高。

為了使顆粒達(dá)到一定的密度，必須提高模具成型孔的壓縮比，而較高的壓縮比使得成型孔在生產(chǎn)過程中經(jīng)常被堵塞，出料緩慢使顆粒的產(chǎn)量下降，模具損壞幾率增加。

對(duì)于工業(yè)鍋爐使用的顆粒燃料，將顆粒密度確定在0.8～1.1，也是燃燒充分，不容易結(jié)焦的密度，初次投資的朋友都喜歡把顆粒做的光亮，硬度高，長(zhǎng)度高，這實(shí)際上在后續(xù)客戶需要的時(shí)候就發(fā)現(xiàn)這其實(shí)是一個(gè)弊端，光亮美觀大家看著都舒服，但是不一定好用，所以在生物質(zhì)顆粒行業(yè)做久了也就漸漸明白，沒有這個(gè)必要。減少產(chǎn)量不說，還會(huì)增加造粒機(jī)的壓棍和磨具的磨損。
